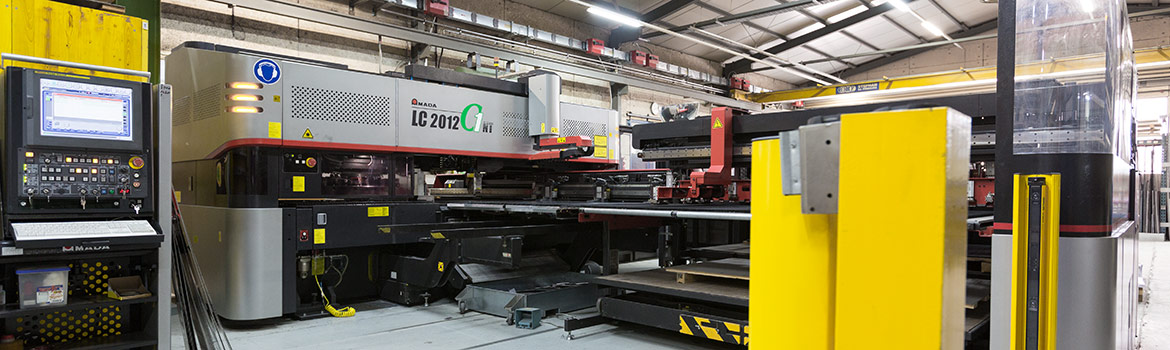

CNC Stanz-Laser kombination [AMADA]
Automatisiert
Mannloser dreischicht Betrieb möglich
Automatische Blechbeladung
Gesteuerte Teileentnahme
Automatische Restgitter Entsorgung
Verfahrweg X
2500mm
Verfahrweg Y
1250mm
Leistung
2500 Watt
Revolver
54 Stationen
Bearbeitung
bis 4mm CNS
bis 4mm Stahl
bis 5mm Alu
CNC-Laserschneidmaschine [AMADA]
Leistung
3'500 Watt
Verfahrweg X
2500mm (nachsetzen möglich)
Verfahrweg Y
1500mm
Bearbeitung
bis 10mm Stahl
bis 10mm CNS
bis 8mm CNS (Oxydfrei)
bis 6mm Alu
CNC-Laserschneidanlage [AMADA]
Leistung
1'000 Watt
Verfahrweg X
1250mm
Verfahrweg Y
1250mm
Bearbeitung
bis 6mm Stahl
bis 2mm CNS
CNC Revolver-Stanzmaschine [Finnpower]
Verfahrweg X
2500mm ( nachsetzen möglich)
Verfahrweg Y
1250mm
Stationen fest
52
Stationen drehbar
3
Teile - Entsorgung
500x500 (sanfte Entsorgung)
Bearbeitung
bis 6mm Alu
bis 4mm Stahl
bis 2mm CNS
NC-Tafelschere hydraulisch mit Blechhochhalteeinheit und Abstapeln
Länge
3000mm
Bearbeitung
bis 10mm Alu
bis 6mm Stahl
bis 4mm CNS
Schleifen / Entgraten / Strahlen / Reinigen
Metall - Entgrat und Schleifmaschine
Schleifbreite
950mm
Werkstückdicke
1mm bis 120
Bearbeitung
Alle Materialien
Schleifen / Bürsten / Fladdern
Trowalisier-Anlage
Rundvibrator
350 Liter
Bearbeitung
alle Materialien
Trowalisier-Anlage
Wannenvibrator
150 Liter
Bearbeitung
alle Materialien
Strahlkabine
Bearbeitung
Alle Materialien
Strahlgut
Sand, Korund, Glas
Industrie Reinigungsmaschine
Bearbeitung
Alle Materialien
Zum Entfetten der Teile
Abkanten / Runden [11/22]
CNC-Abkantmaschine HFE 3i [AMADA]
Steuerung
AMNC 3i-Steuerung für eine vereinfachte Bedienung
und Offline-Programmierung.
Abkantlänge
3000mm
Presskraft
170 t
Hinteranschlag
Der 5-Achsen-Hinteranschlag verfügt über ein Werkzeugpositioniersystem.
Delta-X-Funktion
Unterstützt die Fertigung asymmetrischer Werkstücke bezüglich Hinteranschlag
Long-Stroke
Mit grösserem Hub für Lange Schenkellängen.
Klemmsystem
Automatisch
Abkantmaschine mit automatischem Werkzeugwechsler [AMADA]
Steuerung
AMNC 3i Steuerung mit Touch-Screen Oberfläche.
Integrierter Winkelmesser, der maximale Winkelgenauigkeit garantiert
9 Achsen gesteuert.
Abkantlänge
3000mm
Presskraft
100t
Werkzeugwechsel automatisch
Schneller und genauer Werkzeugaufbau durch 4 Manipulatoren.
Ideal für kleine Losgrößen und komplexe Werkzeuglayouts
Oberwerkzeuge
Abgelegt in 15 Magazinen
Unterwerkzeuge
Abgelegt in 18 Magazinen
Winkelmessgerät
Hochgenaues, elektronisches Winkelmessgerät. DIGIPRO.
Direktübertragung auf Maschinensteuerung.
Winkelmessung
Automatische Winkelmessung.BI-S System.
Sorgt für hochgenaue Biegeergebnisse.
Auch bei variierenden Materialstärken und- Eigenschaften.
CNC-Abkantmaschine 125/30 [AMADA]
Steuerung
8-Achsen gesteuert
Abkantlänge
3000mm
Pressdruck
125t
CNC-Abkantmaschine 80/25 [AMADA]
Steuerung
8-Achsen gesteuert
Abkantlänge
2500mm
Pressdruck
80t
CNC-Abkantmaschine 50/20 [AMADA]
Steuerung
8-Achsen gesteuert
Abkantlänge
2000mm
Pressdruck
50t
CNC-Abkantmaschine 50/12 [AMADA]
Steuerung
8-Achsen gesteuert
Abkantlänge
1200mm
Pressdruck
50t
CNC-Abkantmaschine 25.12 B [AMADA]
Steuerung
3-Achsen gesteuert
Abkantlänge
1200mm
Pressdruck
25t
Rundmaschine
max. Blechbreite
1050mm
max. Blechdicke
4mm
kleinster erziehlbarer Ø
Ø180
(2 x Ø der Walzen)
CNC-Drehautomat mit Stangenlader [Takisawa]
Länge der Stangen
3000m
Stangenbearbeitung
bis 42mm
Futterbearbeitung
bis 150mm
C-Achse
Bohr/Frässtationen
6 Stk.
C-Achse Index
0.001 Grad
Bearbeitung von
Mantelflächen und Abwicklungen möglich
CNC-Drehautomat mit Stangenlader [Takisawa]
Länge der Stangen
3000mm
Stangenbearbeitung
bis Ø42
Futterbearbeitung
bis Ø150
CNC-Drehautomat mit Stangenlader [Ozaki]
Länge der Stangen
3000mm
Stangenbearbeitung
bis Ø26
Futterbearbeitung
bis Ø80
CNC-Drehautomat [Okuma]
Einzelbearbeitung
Futter bis Ø200
Stangenbearbeitung
bis Ø42
Futterbearbeitung
bis Ø200
Arbeitsspindel
5.5kW
Drehmaschine konventionell
Spitzenweite
800mm
Spitzenhöhe
180mm
Drehmaschine konventionell
Spitzenweite
600mm
Spitzenhöhe
120mm
CNC Fräszentrum 5-Achsen [Fehlmann]
Maschinentyp
P90
Verfahrweg X
705mm
Verfahrweg Y
425mm
Verfahrweg Z
610mm
B-Achse
-5° bis 108°
C-Achse
0° bis 360°
Steuerung
iTNC 530 Heidenhain
Arbeitsspindel
11.7 kW
Drehzahlbereich
stufenlos 0-13'000 U/Min.
Werkzeugmagazin
32 Werkzeuge
CNC Fräs -und Bohrzentrum [Fehlmann]
Maschinentyp
P82
Verfahrweg X
680mm
Verfahrweg Y
310mm
Verfahrweg Z
540mm
Steuerung
TNC 426 Heidenhain
Arbeitsspindel
12 kW
Drehzahlbereich
stufenlos 0-18'000 U/Min.
Werkzeugmagazin
32 Werkzeuge
CNC Fräs -und Bohrmaschine [Fehlmann]
Maschinentyp
P100
Verfahrweg X
1000mm
Verfahrweg Y
420mm
Verfahrweg Z
210mm
Steuerung
TNC 150 Heidenhain
Arbeisspindel
6 kW
Drehzahlbereich
stufenlos 25-6'000U/Min.
CNC Fräs -und Bohrzentrum (4-Achsen) [Okuma]
Maschinentyp
MB-46
Verfahrweg X
762mm
Verfahrweg Y
460mm
Verfahrweg Z
460mm
Steuerung
OKUMA OSP-U100M
Arbeitsspindel
26kW
Drehzahlbereich
0-12'000 U/Min. (mit Getriebestufe)
CNC Fräs -und Bohrzentrum [Okuma]
Maschinentyp
Genos-560 V
Verfahrweg X
1050
Verfahrweg Y
560
Verfahrweg Z
460
Steuerung
OSB-Steruerung
Arbeitsspindel
BT40
Innenkühlung
Drehzahlbereich
15'000
CNC Fräs -und Bohrzentrum [Mikron]
Maschinentyp
VCE 500
Verfahrweg X
510mm
Verfahrweg Y
410mm
Verfahrweg Z
450mm
Steuerung
HAAS
Arbeitspindel
5.5 kW
Innenkühlung
Drehzahlbereich
stufenlos 0-8'000 U/Min.
Werkzeugmagazin
20 Werkzeuge
CNC Fräs -und Bohrzentrum [Mikron]
Maschinentyp
VCE 750
Verfahrweg X
762
Verfahrweg Y
406
Verfahrweg Z
508
Steuerung
Haas
Arbeitsspindel
ISO40
Drehzahlbereich
10'000
Werkzeugmagazin
20
CNC Fräs -und Bohrzentrum [Haas]
Maschinentyp
VF-2SS
Verfahrweg X
762
Verfahrweg Y
406
Verfahrweg Z
508
Steuerung
Haas
Arbeitsspindel
ISO 40
Innenkühlung
Drehzahlbereich
12'000
Werkzeugmagazin
24
CNC Fräs -und Bohrzentrum [Haas]
Maschinentyp
Super Minimill
Verfahrweg X
406
Verfahrweg Y
305
Verfahrweg Z
254
Steuerung
Haas
Arbeitsspindel
ISO40
Drehzahlbereich
12'000
Werkzeugmagazin
10
Fräsmaschine konventionell [Aciera]
Verfahrweg X
500mm
Verfahrweg Y
320mm
Verfahrweg Z
420mm
Arbeitsspindel
Drehzahlbereich
0-3'000 U/Min.
Schweisszelle - Schweissroboter
Alles an einem Ort
Kompakte Integration von Roboter, Schweißtechnik, Positionierer, Steuerung und Energieversorgung.
Roboterarm
Gesteuerte Achsen : 6
Wiederhohlgenauigkeit : 0.06
Werkstückaufnahme
Auf Dreh und Schwenk-Rundtisch
Gesteuerte Achsen: 5
Schweissverfahren
TIG -> CNS/Stahl/Alu
Mit Drahtvorschub
Schweissarbeitsplätze (5 Anz.)
Schweissverfahren
TIG (Tungsten-Inert-Gasschweissen)
MIG (Metall-Inert-Gasschweissen)
WIG (Wolfram-Inert-Gas-Schweissen)
MAG (Metall-Aktiv-Gasschweissen)
Verarbeitung von
Chromnickelstahl
Stahl
Aluminium
CNC Bolzenschweissanlage
Arbeitsbereich
540mm x 450mm
Bolzenschweissanlage manuell (2 Anz.)
Punktschweissmaschine (2 Anz.)
